產品介紹

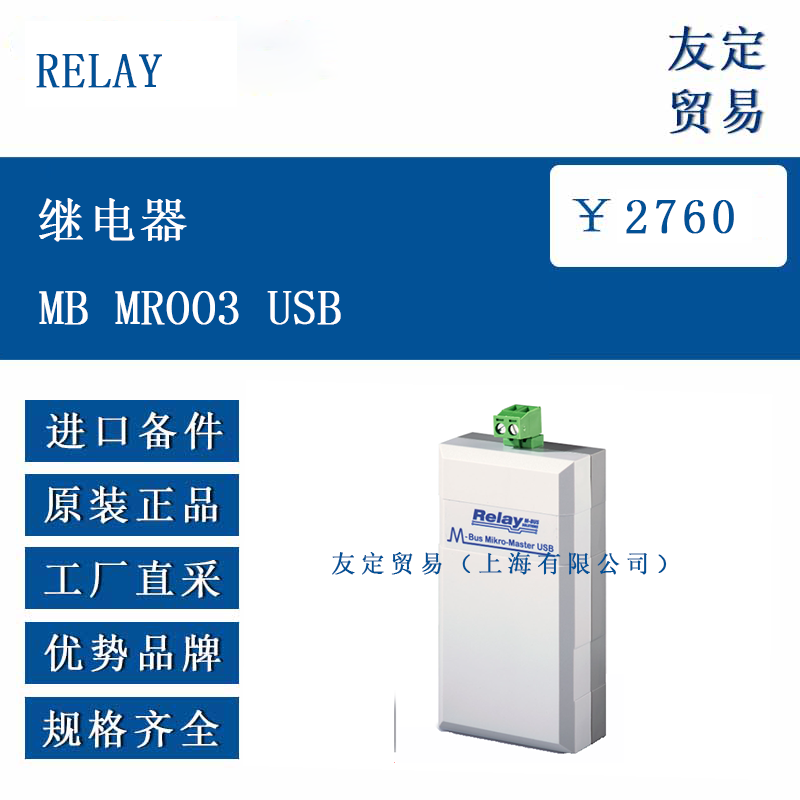

RELAY MB MR003USB 是一款基于 M-Bus 協議的微主機設備，是傳統 RS232C 接口微主機的升級版本，專為現代電腦及筆記本的 USB 接口設計。其主要功能是實現 M-Bus 設備的參數配置與小型 M-Bus 網絡的數據讀取，最多可連接 10 個計數器。該設備通過 USB 接口供電，無需額外電源，且體積小巧、重量輕，特別適合移動服務場景中的現場操作。安裝驅動后，可模擬虛擬 COM 口，使現有 RS232C 接口軟件能直接使用，簡化了軟件遷移過程。產品包裝包含主機、1 米長 USB A-B 接口電纜、用戶手冊及驅動光盤，滿足即裝即用的基本需求至。
功能特點
該設備具備 USB 供電特性，無需外接電源，電流直接取自 USB 端口，簡化了現場布線。通過驅動程序可模擬虛擬 COM 口，兼容現有 RS232C 接口軟件，無需修改軟件即可實現功能遷移，降低了使用門檻。支持 M-Bus 網絡中最多 10 個設備的連接與數據讀取，傳輸速率可在 300 至 9600 Baud 之間調節，適應不同數據量的傳輸需求。具備 M-Bus 短路保護功能，當電流超過 60mA 時自動觸發保護，避免設備損壞。體積小巧（100mm×54mm×30mm）、重量約 80g，搭配 1 米 USB 電纜，便于攜帶和現場操作，適合移動服務場景。
選型指南
選型時需確認 M-Bus 網絡中的設備數量，該設備最多支持 10 個設備，超過此數量需考慮更高級別的主機。檢查操作系統類型，標配驅動支持 Windows XP、Server 2003、Vista、7，其他系統需提前獲取兼容驅動。考慮 USB 供電能力，該設備不可用于總線供電的 USB 集線器（因最大電流限制為 500mA），需直接連接電腦或獨立供電的 USB 端口。評估電纜長度需求，M-Bus 網絡的最大電纜長度為 500m，超過此范圍可能影響數據傳輸穩定性。此外，需確保配套軟件支持虛擬 COM 口，以充分利用設備的兼容性優勢。
技術參數
供電：5V 取自 USB 接口，電流消耗為 1 個計數器時約 115mA，10 個計數器時約 230mA，短路極限最大 500mA；
接口：USB 2.0 全速，M-Bus 采用 2 針可插拔螺絲端子；
M-Bus 特性：最大 10 個設備（每個最大 1.5mA），最大電纜長度 500m，傳輸速率 300-9600 Baud，M-Bus 電壓典型值 31V，內阻 100Ω，具備回聲抑制功能；
物理參數：外殼為淺灰色聚苯乙烯（類似 RAL 7035），尺寸 100mm×54mm×30mm，防護等級 IP40，重量約 80g；
環境條件：工作溫度 0-55℃，相對濕度 10-90%（無凝結）。
產品尺寸
該設備外殼尺寸為長 100mm、寬 54mm、高 30mm，采用聚苯乙烯材質，呈淺灰色（類似 RAL 7035）。USB 接口為 B 型母座，位于設備一側；M-Bus 接口為 2 針可插拔螺絲端子，便于接線固定。整體設計緊湊，重量僅約 80g，可輕松安裝于狹小空間或攜帶至現場，配合 1 米長的 USB A-B 電纜，能靈活適應不同的操作環境。
應用領域

RELAY MB MR003USB 主要應用于 M-Bus 設備的配置與小型網絡的數據讀取，適合移動服務場景。在工業領域，可用于能源計量設備（如電能表、水表）的參數配置與數據采集；在樓宇自動化中，可讀取供暖、空調系統的 M-Bus 傳感器數據；在市政設施維護中，可現場檢測污水處理、燃?xì)夤?yīng)等系統的 M-Bus 網絡狀態。其小巧便攜的特性使其特別適用于現場服務、設備調試與故障排查，為 M-Bus 網絡的高效運維提供支持。

?
