一、產品介紹

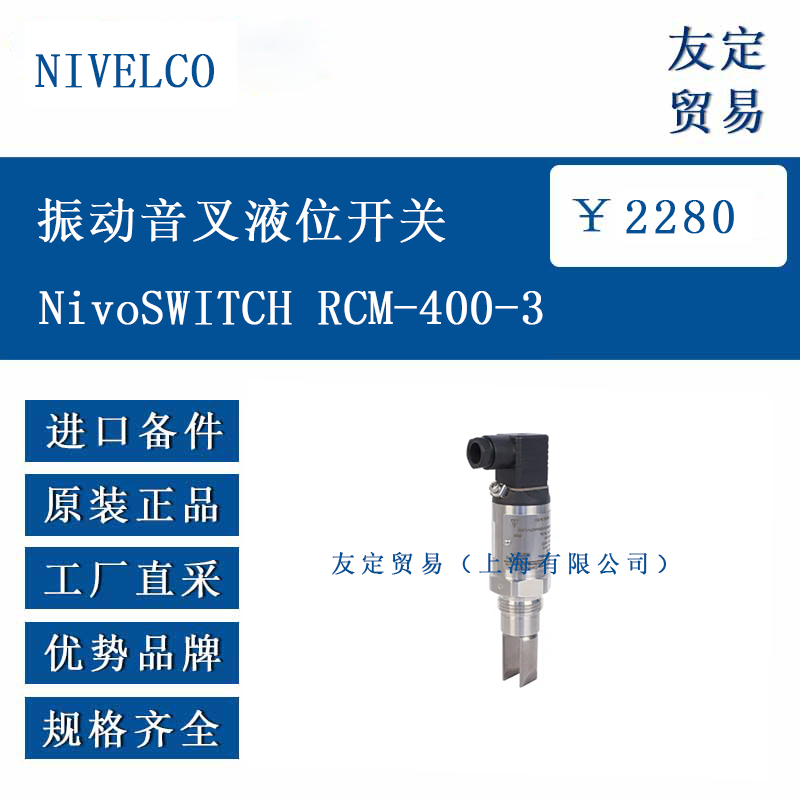

NIVELCO NivoSWITCH RCM-400-3 振動音叉液位開關是一種基于振動原理的液位檢測設備，主要用于液體介質的液位監測。其核心部件為振動音叉，在工作時，音叉會以特定頻率振動。當音叉接觸到液體時，振動頻率會發生變化，設備內部的電子線路能感知這一變化，并通過輸出信號將液位狀態傳遞給控制系統，實現對液位的實時監測。
該設備采用小型緊湊型設計，結構相對簡潔，包含音叉探頭、電子控制單元和連接部件等。音叉部分與液體直接接觸，其材料選擇需適應不同液體的特性，電子控制單元?jiǎng)t負責振動驅動、頻率檢測和信號輸出等功能，整體設計便于安裝和集成到各類工業系統中。
二、功能特點
NIVELCO NivoSWITCH RCM-400-3 振動音叉液位開關具備多項實用功能。其一，它能對液體液位進行連續監測，當液位達到設定的高液位或低液位時，可及時輸出開關信號，實現液位的超限報警或自動控制，為系統的安全運行提供保障。
其二，設備具有良好的適應性，能在一定范圍的溫度、壓力條件下穩定工作，且對不同密度、粘度的液體有一定的適配能力，只要液體密度大于 0.7 kg/dm³、粘度不超過 10000 mm²/s，通常都能準確檢測。
其三，其結構設計使其具備一定的抗干擾能力，不易受液體中的氣泡、懸浮物等因素影響，保證檢測結果的可靠性。此外，設備還配備狀態指示功能，通過 LED 燈可直觀判斷工作狀態，便于現場觀察和維護。
三、選型指南
選型時，首先需考慮被測液體的特性。液體的密度需大于 0.7 kg/dm³，若密度過低，可能導致音叉振動頻率變化不明顯，影響檢測精度；粘度需在 10000 mm²/s 以內，高粘度液體可能附著在音叉上，導致誤判。同時，需根據液體是否具有腐蝕性，選擇合適的音叉材料，如普通不銹鋼或 ECTFE/PFA 涂層材料。
其次，要結合使用環境參數，包括工作溫度和壓力。該設備的介質溫度通常在 - 40℃至 130℃之間（ECTFE 涂層版本為 - 40℃至 120℃），環境溫度在 - 40℃至 70℃之間，壓力最高可達 40 bar，需確保實際工況在此范圍內。
另外，需根據系統的安裝要求選擇合適的過程連接方式，如 1"BSP、1" NPT 等螺紋連接或法蘭連接，以保證安裝的兼容性和密封性。最后，根據控制系統需求選擇輸出類型，如 2 線制 DC、3 線制 DC 等，確保信號傳輸匹配。
四、技術參數
NIVELCO NivoSWITCH RCM-400-3 的技術參數涵蓋多個方面。在尺寸規格上，插入長度可根據需求選擇，標準版本為 69mm，也可擴展至 3000mm；重量約 0.5kg，加上延長部分后每米增加 1.2kg，整體較為輕便。
介質兼容性方面，接觸液體的部件材料為 1.4571 不銹鋼或 ECTFE/PFA 涂層，適用于多種液體；介質密度需＞0.7 kg/dm³，粘度≤10000 mm²/s。
環境與壓力參數方面，介質溫度范圍為 - 40℃至 130℃（ECTFE 涂層版本為 - 40℃至 120℃），環境溫度為 - 40℃至 70℃（M12 連接器版本為 - 25℃至 70℃），最大介質壓力為 40 bar。
電氣參數上，電源供應根據型號有所不同，2 線制 DC 為 15-29V DC，3 線制 DC 為 12-55V DC，功耗較低，DC 版本＜0.6W；輸出信號為電流變化或開關信號，響應時間在浸入液體時≤0.5s，離開液體時≤1s。
防護等級方面，根據連接方式不同有所差異，DIN 連接器為 IP65，M12 連接器為 IP67，電纜版本為 IP68，能適應不同的環境濕度和粉塵條件。
五、產品尺寸
該設備的尺寸設計緊湊，便于在空間有限的場景中安裝。標準版本的音叉長度為 69mm，若選擇延長桿版本，長度可根據需求定制，最長可達 3000mm。過程連接部分的尺寸與所選連接方式匹配，如 1" BSP 螺紋連接的接口直徑和長度符合相應標準，確保與管道或容器的連接適配。
整體結構的高度和寬度根據具體配置有所不同，通常高度在 100mm 以內，寬度在 50mm 左右，具體尺寸需參考產品詳細圖紙。安裝時需預留一定的空間，確保音叉能正常振動且不與其他部件干涉。
六、應用領域
NIVELCO NivoSWITCH RCM-400-3 振動音叉液位開關在多個行業有應用。在化工行業，可用于檢測各類化工原料、溶劑等液體的液位，如反應釜、儲罐的液位監測，確保生產過程的穩定進行。
在食品飲料行業，適用于純凈水、果汁、糖漿等液體的液位控制，其衛生級版本（如高拋光表面）可滿足食品接觸要求，避免污染。

在水處理領域，可用于監測水池、水箱的液位，實現補水或排水的自動控制。此外，在石油、制藥、電力等行業的液體存儲和輸送系統中，也能發揮液位檢測的作用，為設備的安全運行和自動化控制提供支持。
