產品介紹

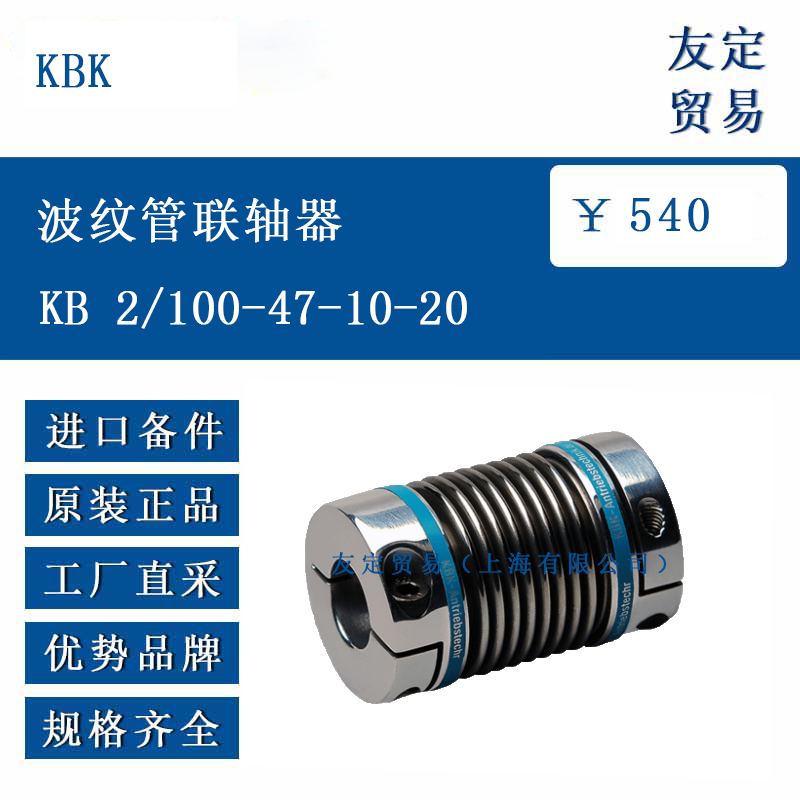

KB 2/100-47-10-20 是一款微型金屬波紋管聯軸器，采用夾頭夾具設計，屬于 KB 系列產品。其結構主要由波紋管和輪轂兩部分組成，其中波紋管采用不銹鋼材質，輪轂為鋁制，這種材料組合既保證了聯軸器的結構強度，又在一定程度上減輕了整體質量。該聯軸器通過波紋管的彈性變形來傳遞扭矩，并能補償軸系之間的徑向、軸向和角向不對中，適用于對傳動精度有一定要求的場景。夾頭夾具的設計使其在安裝時能更穩固地與軸連接，減少連接松動帶來的傳動誤差。
功能特點
該聯軸器的功能特點與其結構和材料密切相關。不銹鋼波紋管具有良好的彈性和韌性，在傳遞扭矩過程中可產生一定的變形，從而有效補償軸系的徑向、軸向和角向不對中，減少因安裝誤差或工作過程中軸位移對傳動系統的影響。鋁制輪轂質量較輕，有助于降低整體慣性矩，適合要求快速響應的傳動系統。夾頭夾具設計能提供可靠的夾持力，確保聯軸器與軸之間的連接穩定性，減少打滑現象。此外，其工作溫度范圍為 - 30°C 至 120°C，可適應一定的溫度變化環境，滿足不同工況下的使用需求。
選型指南
選型時需綜合考慮多個參數。首先，需根據傳動系統的最大扭矩需求，確保所選聯軸器的額定扭矩（TKN）滿足要求，KB 2/100-47-10-20 的額定扭矩可參考規格對應的技術數據。其次，考慮軸徑尺寸，聯軸器的 D1 和 D2 bore 尺寸需與所連接的軸徑匹配，該型號的 D1 為 10mm、D2 為 20mm（H7 公差）。再者，需關注工作轉速，其最大轉速為 15000 min?¹，應確保實際工作轉速不超過此范圍。另外，根據安裝空間限制，選擇合適的長度（L）和外徑（ØA），該型號長度為 47mm，可結合具體安裝環境判斷是否適用。若有鍵槽需求，可選擇帶鍵槽的選項，鍵槽符合 DIN 6885 標準。
技術參數
KB 2/100-47-10-20 的主要技術參數如下：規格為 100，額定扭矩（TKN）為 10Nm；長度（L）為 47mm，外徑（ØA）為 40.5mm；D1 和 D2 bore 尺寸（H7）分別為 10mm 和 20mm，最小至最大 bore 尺寸范圍為 6-25mm；慣性矩（J）為 290g?cm²，扭轉剛度（CT）為 8100Nm/rad，徑向剛度（CR）為 120N/mm，軸向剛度（CA）為 27N/mm；徑向補償量（ΔKr）為 0.15mm，軸向補償量（ΔKa）為 0.4mm，角向補償量（ΔKw）為 1.5°；質量為 13.5g；最高轉速為 15000 min?¹；工作溫度范圍為 - 30°C 至 120°C。
產品尺寸
該聯軸器的具體尺寸參數如下：長度（L）為 47mm，外徑（ØA）為 40.5mm；H 尺寸為 15.5mm。這些尺寸參數決定了聯軸器的安裝空間需求，選型時需確保與周邊部件無干涉。
應用領域

KB 2/100-47-10-20 微型金屬波紋管聯軸器適用于多種精密傳動場景。在自動化設備中，可用于連接伺服電機與滾珠絲杠，傳遞扭矩并補償安裝誤差；在儀器儀表領域，適合精度要求較高的小型傳動系統，如精密旋轉平臺的驅動連接；在醫療器械設備中，其緊湊的結構和可靠的傳動性能可滿足小型傳動部件的需求；此外，在半導體設備、機器人關節等對傳動精度和空間有要求的場景中，也能發揮其作用。其補償不對中的能力和合適的扭矩范圍，使其在多種需要穩定傳動的機械系統中均可應用。

?
