產品介紹

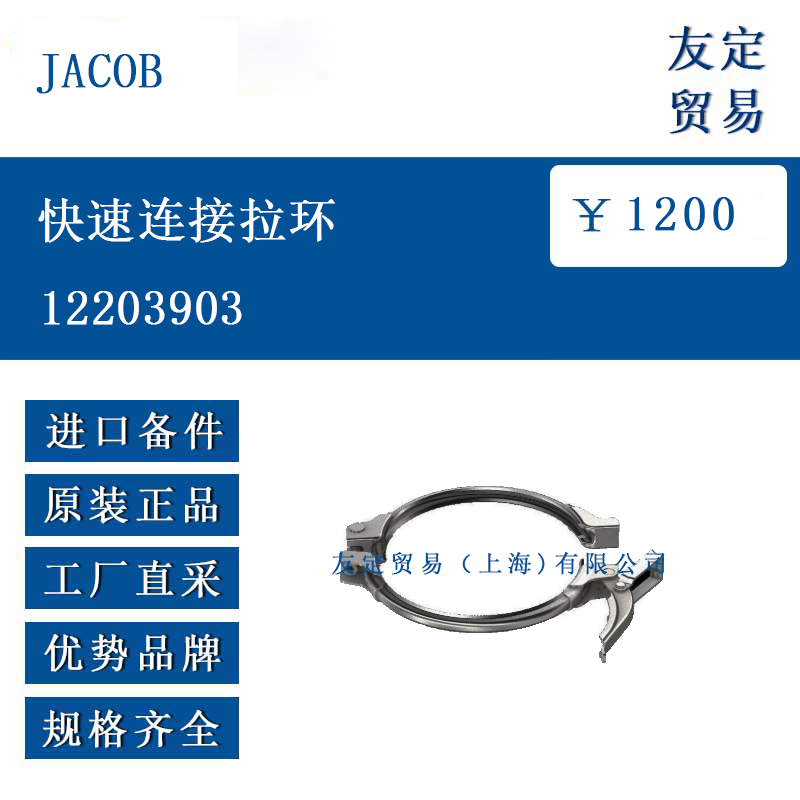

JACOB 12203903 是一款快速連接拉環，屬于 JACOB 模塊化管道系統的連接件，采用創新的組合接頭設計，擴展輪廓便于套在帶法蘭的管道端部。其結合了傳統兩部分螺栓拉環和快速釋放拉環的優點，通過符合人體工學的 - toggle-clip 實現快速開合，安裝時拉環螺栓預設位置可與管道法蘭精準咬合，必要時可進一步擰緊以增強連接強度和密封性。拆卸同樣便捷，能快速更換管道及部件，適配帶法蘭的管道系統，是工業管道快速連接的實用組件。
功能特點
該快速連接拉環具備多項實用功能。組裝效率高，寬大的開放輪廓搭配 U 型密封，簡化安裝流程，-toggle-clip 設計使操作省力，顯著縮短組裝時間；庫存需求低，可替代兩種傳統拉環，減少庫存種類；規劃難度小，通用性強，無需在快速安裝與密封穩定之間權衡，拆卸便捷且密封性能優異。其密封性得益于重疊的環端與新設計的 U 型密封，能實現氣密性連接；安全性經獨立機構 DMT 認證，在 10 牛頓米（Nm）扭矩緊固下，抗爆炸壓力達 3bar，確保連接穩定。
選型指南
選型時，需首先確認管道的公稱直徑，該型號適配 200mm 公稱直徑的管道，需與管道規格匹配。其次根據管材壁厚選擇 U 型密封：壁厚 1-1mm 適配 1mm U 型密封，1.5-2mm 適配 2mm U 型密封。材質方面，該型號為不銹鋼材質，若需鍍鋅材質可選擇同系列對應型號（如 12202903）。密封材質需根據介質特性選擇，可選 NBR、硅橡膠（SI）、導電 EPDM（Keltan）或 FKM（Viton）等，確保與輸送介質兼容。
技術參數
JACOB 12203903 快速連接拉環的主要技術參數如下：公稱直徑 200mm；材質為不銹鋼；適配管道壁厚 1-2mm；U 型密封可選 NBR、硅橡膠等；連接強度方面，在 10Nm 扭矩緊固下，抗爆炸壓力達 3bar；結構上采用重疊環端與人體工學 - toggle-clip，螺栓預設可調節，整體符合模塊化管道系統的連接標準。
產品尺寸
該快速連接拉環的公稱直徑為 200mm，擴展輪廓設計適配 200mm 公稱直徑的帶法蘭管道端部。其環體尺寸與管道法蘭匹配，具體輪廓尺寸需結合模塊化管道系統的標準，確保與管道端部法蘭精準貼合。U 型密封的尺寸根據適配的管材壁厚確定，1mm 密封對應 1-1mm 壁厚，2mm 密封對應 1.5-2mm 壁厚，以保證連接后的密封性與穩定性。
應用領域
JACOB 12203903 快速連接拉環主要應用于模塊化管道系統的連接場景，適用于需要快速組裝與拆卸的工業管道，如通風系統、物料輸送管道、除塵管道等。在化工、食品、機械制造等行業中，可用于連接不同段管道，便于系統維護、部件更換或管道改造，其氣密性和穩定性也使其適用于對密封要求較高的氣體或粉體輸送場景。
