一、產品介紹

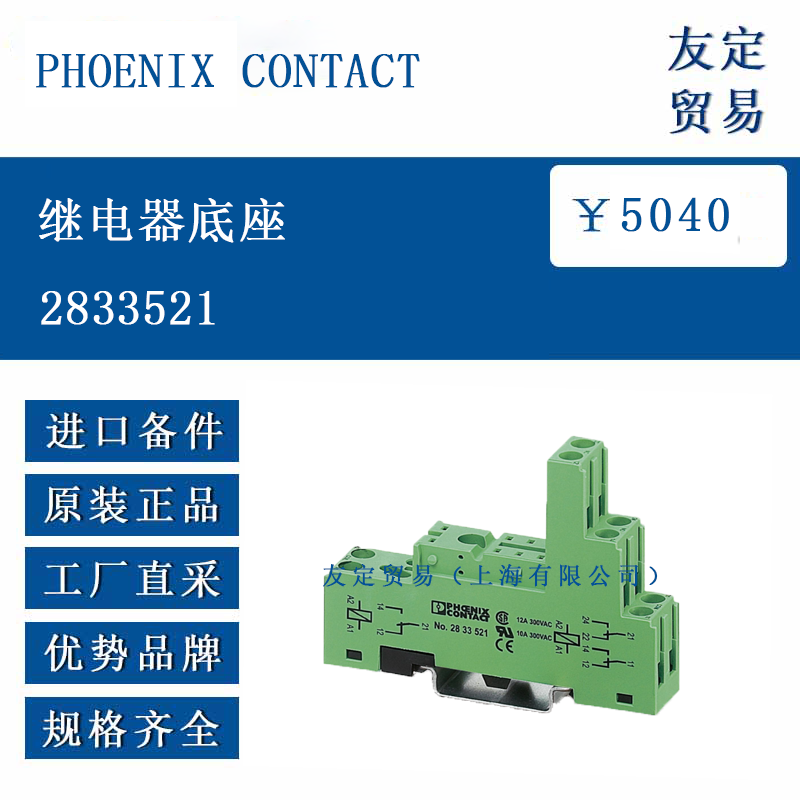

PHOENIX CONTACT 2833521 繼電器底座是一款用于安裝和固定繼電器的基礎部件。它采用標準的設計規格，適配多種符合對應尺寸與接口要求的繼電器。該底座適用于 DIN 導軌安裝，能夠便捷地安裝在電氣控制柜等設備中，為繼電器提供穩定的安裝平臺，同時實現繼電器與外部電路的可靠電氣連接 ，在電氣控制系統中發揮著重要的橋梁作用。
二、功能特點
便捷安裝：采用卡扣式設計，可快速、牢固地安裝在標準 DIN 導軌上，無需額外工具，操作簡單，能夠有效節省安裝時間，提高工作效率，降低安裝過程中的人力成本。
良好電氣連接性能：接線端子采用優質導電材料，具有低接觸電阻的特點，能夠確保繼電器與外部電路之間穩定、可靠的電氣連接，減少因接觸不良導致的電路故障風險，保障電氣系統的正常運行。
穩固結構：底座主體采用堅固的工程塑料材質，具備較好的機械強度和抗沖擊性能，能夠在復雜的工業環境中保持穩定，不易因震動、碰撞等因素導致繼電器松動或底座損壞，為繼電器提供可靠的物理支撐。
標識清晰：底座表面設有清晰的接線標識和引腳編號，方便用戶快速識別各個接線端子的功能和連接位置，降低接線錯誤的概率，提高電氣連接的準確性和安全性。
寬工作溫度范圍：可在較寬的溫度范圍內正常工作，運行環境溫度范圍通常在一定區間，無論是在高溫還是低溫環境下，都能保證穩定的性能，滿足不同地區和工況的使用需求 。
三、選型指南
確認繼電器兼容性：明確所需安裝的繼電器型號和規格，確保其尺寸、引腳數量和布局與 2833521 繼電器底座相匹配。不同型號的繼電器對底座的適配要求不同，若繼電器與底座不兼容，將無法正常安裝和使用。
考慮電氣參數要求：根據實際應用場景中的電氣負載、電壓和電流大小等參數，評估底座的電氣承載能力是否滿足需求。若底座的額定電壓、電流等參數低于實際電路要求，可能會導致底座過熱甚至引發電路故障。
安裝空間與方式：檢查現場的安裝空間，確保有足夠的空間容納該繼電器底座及其安裝后的繼電器。同時，確認安裝方式是否適合采用 DIN 導軌安裝，如果安裝空間有限或不適合 DIN 導軌安裝，需選擇其他類型的底座產品。
環境條件：考慮底座使用場所的環境因素，如濕度、灰塵、腐蝕性氣體等。若環境濕度較大、灰塵較多或存在腐蝕性氣體，應選擇具備相應防護等級或防護性能的底座，以保證底座在惡劣環境下的長期穩定運行 。
四、技術參數

安裝方式：DIN 導軌安裝（NS 35/7.5 或 NS 35/15，符合 EN 60715 標準）
標稱電壓U N 300伏交流/直流
標稱電流IN 十二
連接方法 螺釘連接
剝皮長度 8毫米
螺紋 M3
剛性導體截面 0.2 平方毫米 ... 2.5 平方毫米
0.2 mm² ... 2.5 mm²（2 根導線，橫截面積相同）
導線截面柔性 0.2 平方毫米 ... 2.5 平方毫米
0.2 mm² ... 2.5 mm²（2 根導線，橫截面積相同）
導體截面 AWG 26 ... 14
26 ... 14（2根相同截面的導體）
輸出側
連接方法 螺釘連接
剝皮長度 8毫米
螺紋 M3
剛性導體截面 0.2 平方毫米 ... 2.5 平方毫米
0.2 mm² ... 2.5 mm²（2 根導線，橫截面積相同）
導線截面柔性 0.2 平方毫米 ... 2.5 平方毫米
0.2 mm² ... 2.5 mm²（2 根導線，橫截面積相同）
導體截面 AWG 26 ... 14
26 ... 14（2根相同截面的導體）
?

五、產品尺寸

寬度 16毫米
高度 78.5毫米
深度固定支架 71毫米（EL1-P16）
79毫米（EL1-P25）

六、應用領域
工業自動化控制系統：在工業自動化生產線、機械設備的控制系統中，用于安裝控制繼電器，實現對電機、閥門、傳感器等設備的信號控制和邏輯切換，保障自動化系統的穩定運行，如汽車制造、機械加工、紡織印染等行業的自動化設備。
電力配電系統：在電力控制柜、配電箱中，安裝各類保護繼電器、中間繼電器等，實現電路的過載保護、短路保護以及信號的放大和轉換等功能，確保電力系統的安全、可靠運行。
樓宇自動化系統：應用于樓宇的照明控制系統、空調控制系統、安防報警系統等，通過安裝繼電器實現對設備的遠程控制和自動化管理，提高樓宇的智能化水平和能源利用效率。
交通運輸設備：在軌道交通車輛、電動汽車等交通運輸工具的電氣控制系統中，安裝繼電器底座和相應繼電器，用于控制車輛的燈光、電機、制動系統等，保障車輛的正常運行和安全性能。
