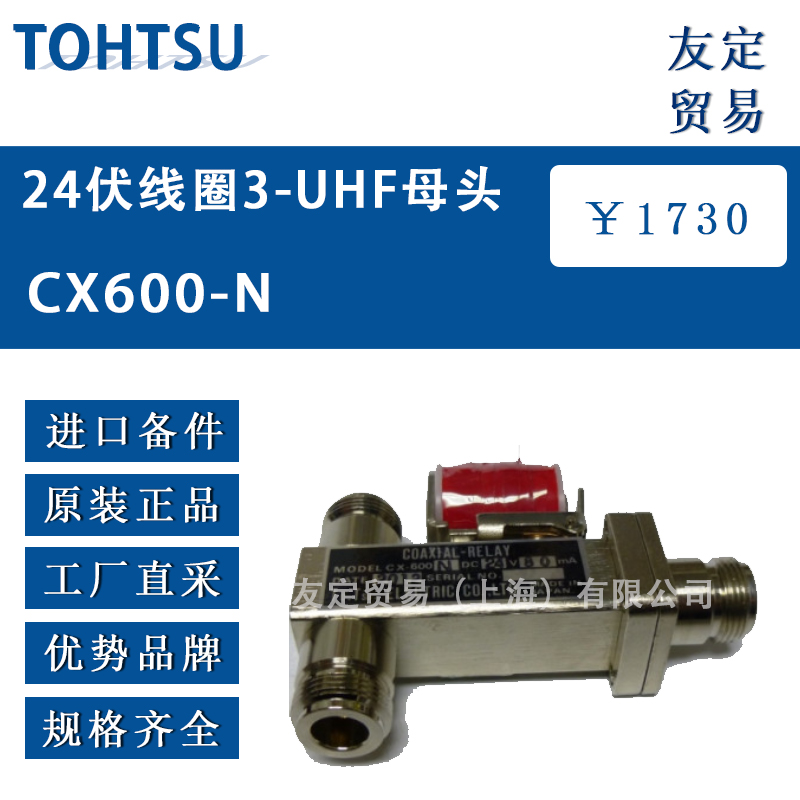

日本TOHTSU CX-600N 24V繼電器，作為一款高性能的同軸繼電器，在射頻（RF）應用中發揮著重要作用。以下是對該產品的詳細介紹：

一、基本參數

• 型號：CX-600N
• 額定電壓：支持24V直流電壓
• 線圈電阻：75Ω±10%（請注意，原文中的“75Q”應為“75Ω”的誤寫）
• 壓降電壓：小于3V
• 切換時間（退出）：15毫秒
• 切換時間（拉入）：長20毫秒

二、電氣特性

• 吸合電壓：雖然具體吸合電壓范圍未直接給出針對24V版本的詳細數值，但通常可以推斷其在較寬的電壓范圍內（可能包括但不限于20V至28V DC）能夠可靠吸合，具體數值需參考產品手冊。
• 電源：支持交直流電源，但在此應用場景下通常使用直流電源。
• 電流攝入量：在特定條件下，電流攝入量會有所不同，具體數值需根據實際使用情況確定。

三、連接與接口

• 連接器：該產品配備3個UHF母頭連接器（也稱為N型連接器），這些連接器專為高頻應用設計，能夠確保信號的穩定傳輸和良好的電氣性能。
• 觸點形式：采用單刀雙擲（SPDT）觸點形式，允許在兩個電路之間切換信號或電源。

四、其他特性

• 隔離度：在不同頻率（如50MHz、150MHz、500MHz、1GHz等）下具有不同的隔離度表現，能夠有效防止信號干擾和泄漏。
• 插入損耗：同樣，在不同頻率下具有不同的插入損耗值，這些值隨頻率的增加而略有增加，但總體保持在較低水平以確保信號傳輸質量。
• 預期壽命：具有高可靠性和耐用性，預期壽命至少達到1,000,000次操作。
• 溫度范圍：適應多種環境條件，通常工作溫度范圍為-25°C至+50°C（但請注意，具體溫度范圍可能因產品批次或應用場景而有所不同）。
• 重量：約230克（可能因實際產品而異）。
• 安裝方式：采用螺絲安裝方式，確保繼電器能夠穩固地固定在所需位置。

五、應用場景

日本TOHTSU CX-600N 24V繼電器在無線通信、衛星通信、測試與測量設備等領域中廣泛應用。它可以用作射頻開關元件，實現不同路徑之間的信號選擇或測試信號的通斷控制。
