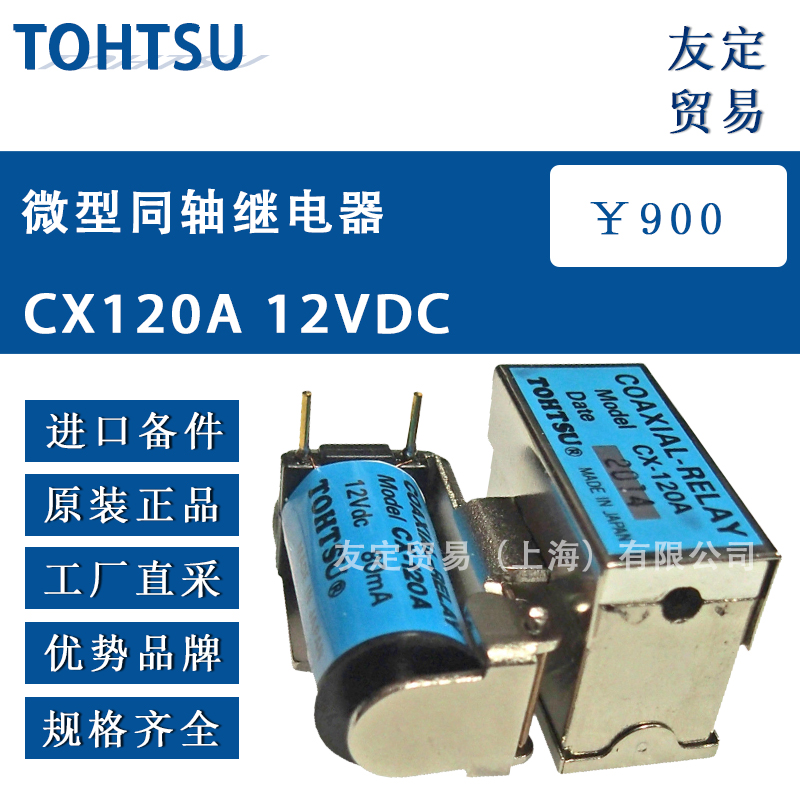

日本TOHTSU CX120A 12VDC微型同軸繼電器是一款高性能的繼電器產品，專為高頻信號切換設計。以下是該產品的詳細介紹：

一、基本參數

• 品牌：TOHTSU（東京通商）
• 型號：CX-120A
• 線圈電壓：12VDC（直流）
• 觸點形式：單刀雙擲（SPDT）
• 額定電壓：24V（雖然線圈電壓為12VDC，但觸點可能用于處理高達24V的電壓）
• 額定電流：0.16A
• 線圈功率：4W
• 線圈電阻：150Ω±10%
• 重量：約70克

二、技術規格

• 頻率范圍：高達1000MHz，適用于高頻信號傳輸
• 插入損耗：在不同頻率下的插入損耗值較低，如@1000MHz時為0.25dB，@500MHz時為0.2dB，表明其在高頻下的性能優越
• 駐波比（VSWR）：在高頻下表現出色，如@1000MHz時VSWR為1.4，有助于減少信號反射
• 隔離度：在高頻下提供高隔離度，如@1000MHz時隔離度為29dB，有助于減少信號干擾
• 切換時間：切換迅速，下降時間典型值為15毫秒，上升時間典型值為20毫秒
• 壓差：3Vdc分鐘（可能是指最小驅動電壓差）
• 溫度范圍：適用于較寬的溫度范圍，-25°C至+50°C

三、物理特性

• 連接方式：配備有三個電纜連接器（如5mm電纜、RG-58或類似），便于與各種信號線連接
• 安裝方式：采用螺釘安裝方式（2個螺釘），便于在電路板或設備上進行固定

四、其他信息

• 預期壽命：至少1,000,000次啟動，表明其具有較高的耐用性和可靠性
• 防護特征：敞開式設計，可能需要根據具體應用場景進行額外的防護處理
• 功率類型：小功率繼電器，適用于低功耗應用
• 材質：采用不銹鋼等優質材料，確保產品的耐用性和穩定性

五、應用領域

日本TOHTSU CX120A 12VDC微型同軸繼電器適用于多種高頻信號切換的應用場景，如通信設備、廣播設備、測試測量設備以及工業自動化控制系統等。其高性能和穩定的技術規格使得它成為這些領域中不可或缺的關鍵組件。
