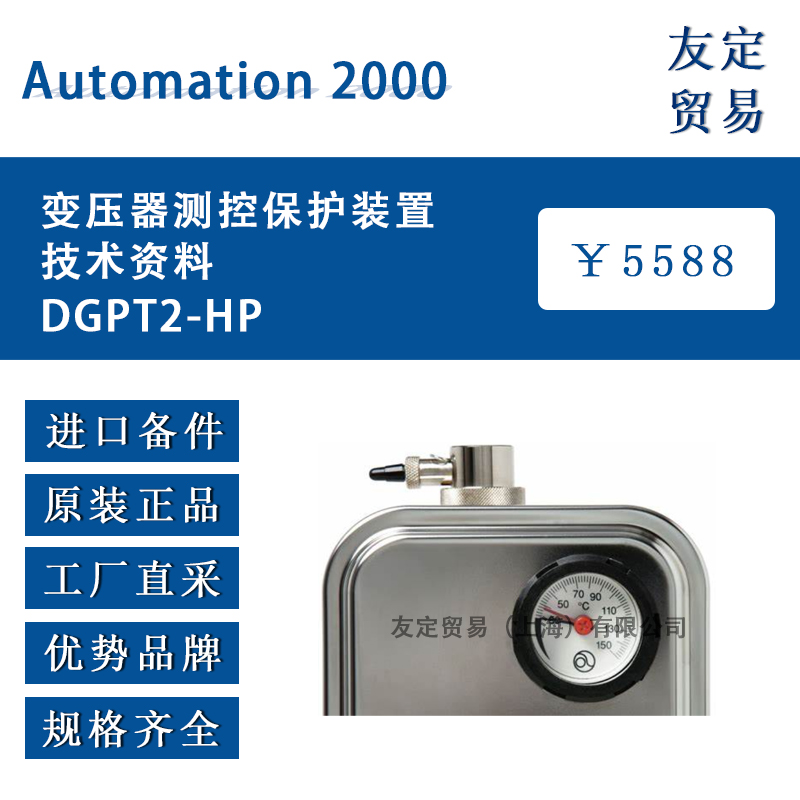

法國Automation 2000 DGPT2-HP變壓器測控保護裝置是一款功能強大的設備，專為監測和保護油浸式變壓器而設計。以下是該裝置的詳細技術資料說明：

一、基本信息

• 品牌：Automation 2000
• 型號：DGPT2-HP
• 產地：法國
• 類型：變壓器測控保護裝置

二、技術規格

• 相數：三相（根據參考文章中的信息，部分型號可能也支持單相，但DGPT2-HP特別提及為三相）
• 鐵芯形狀：E型
• 冷卻方式：油浸冷卻
• 防潮方式：灌封式
• 額定功率：2W
• 額定電流：6A
• 工作電壓：1V（請注意，這可能是特定條件下的工作電壓，實際使用中需根據具體情況調整）
• 穩壓精度：8%
• 適用壓力：高于0.5bar，特別適用于需要設置壓力高于0.5bar的應用場景

三、監測功能

• 非電量三合一測控：DGPT2-HP能夠同時監測變壓器的絕緣液壓力、溫度和液位這三個關鍵參數，為用戶提供全面的變壓器狀態信息。
• 氣體排放監測：能夠監測變壓器油箱內的氣體排放或電介質水平下降情況，這是變壓器可能發生故障的關鍵指標。
• 壓力保護：具備一個或兩個帶有轉換節點的可調壓力開關，壓力范圍0-0.5bar，測量精度±10%，反應時間<10ms，用于監測變壓器內部壓力。
• 溫度測量：提供兩個可調節的溫度開關，報警和跳閘的溫度節點閾值為40℃-140℃，測量精度±1.5℃（在90℃時），用于監測介電溫度。

四、特點與優勢

• 高精度：采用高精度的測量電路，確保保護動作的準確性。
• 快速響應：裝置能夠在故障發生時迅速響應，提供快速的保護動作。
• 多級保護：提供多級過電流保護和過溫保護，以適應不同的運行條件。
• 遠程通訊：支持多種通訊協議，如Modbus、Profibus等，便于與上位控制系統集成，實現遠程監控和診斷功能。
• 抗干擾能力強：能夠在復雜的工業環境中穩定運行，確保監測數據的可靠性和有效性。

五、安裝與調試

• 在安裝DGPT2-HP之前，需要確保變壓器未通電，變壓器油處于環境溫度，并且變壓器油位略低于油箱蓋。
• 安裝過程中，需要移除DGPT2-HP上的排水旋塞和油位指示浮標，安裝Viton®密封圈等配件，并將其安裝在為此目的設計的變壓器開口上。
• 用變壓器油填滿DGPT2-HP，直到油位達到最高點，然后放回油位指示浮標并用排水旋塞關閉。
• 在進行測試之前，確保變壓器未通電，并檢查接線系統，進行氣體排放和壓力開關的測試，以確?；芈氛９ぷ鳌?/li>

六、維護與保養

• 定期檢查裝置的外觀和接線，確保沒有損壞或松動。
• 定期進行功能測試，確保保護功能的正常運作。
• 根據需要更新裝置的軟件，以適應新的保護需求或修復已知的問題。

七、應用范圍

DGPT2-HP測控保護裝置適用于多種環境，包括工業和海洋環境，能夠適應不同的工作條件，為變壓器的安全穩定運行提供有力保障。

綜上所述，法國Automation 2000 DGPT2-HP變壓器測控保護裝置以其全面的監測功能、高精度的測量和可靠的性能，在電力變壓器保護領域發揮著重要作用。
