產品介紹

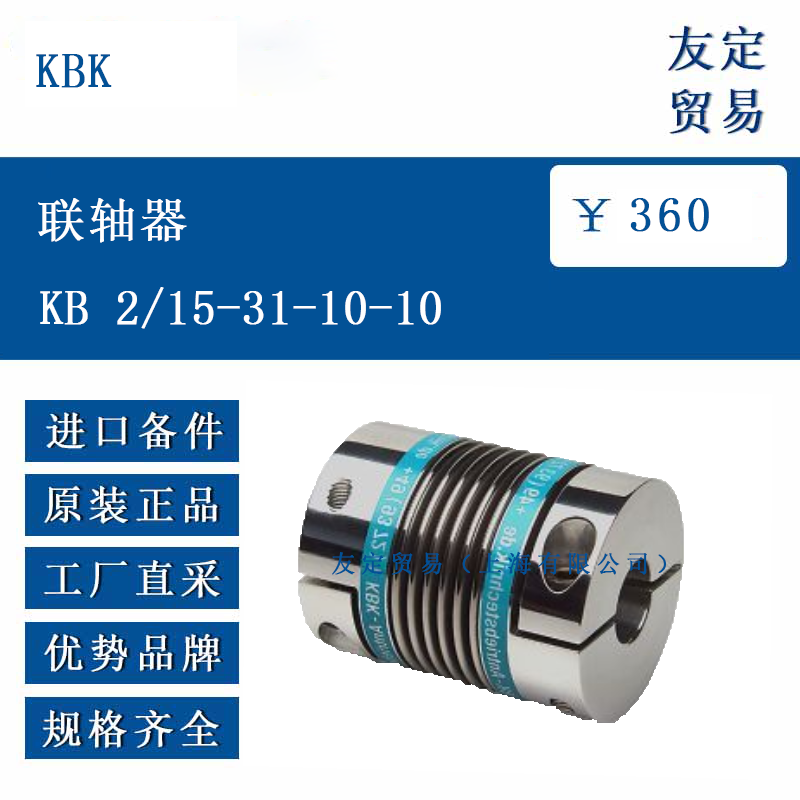

KB 2/15-31-10-10 是一款金屬波紋管聯軸器，屬于 KB2 系列，采用夾頭夾具設計。其結構主要由波紋管和輪轂兩部分組成，其中波紋管采用不銹鋼材質，輪轂默認材質為鋁（也可選用不銹鋼）。這種結構設計使其能夠在傳遞扭矩的同時，通過波紋管的彈性變形補償軸系之間的徑向、軸向和角向不對中，適用于對傳動精度有一定要求的場景。夾頭夾具的設計則確保了聯軸器與軸之間的穩固連接，減少連接松動導致的傳動誤差。
功能特點
該聯軸器的功能特點源于其材料特性和結構設計。不銹鋼波紋管具有良好的彈性和韌性，在傳遞扭矩過程中可產生適度變形，從而有效補償徑向、軸向和角向的安裝誤差或工作位移，減少對傳動系統的額外應力。鋁制輪轂質量較輕，有助于降低整體慣性矩，適合要求快速響應的傳動系統。夾頭夾具設計能提供可靠的夾持力，確保聯軸器與軸之間的連接穩定性，減少打滑現象。此外，其工作溫度范圍為 - 30°C 至 120°C，可適應一定的溫度波動環境；最大轉速為 15000 min?¹，能滿足多數中高速傳動需求。
選型指南
選型時需綜合考慮多方面參數。首先，需確認傳動系統的最大扭矩需求，該型號的額定扭矩（TKN）為 1.5Nm，應確保實際扭矩不超過此值。其次，關注軸徑尺寸，聯軸器的 ØD1 和 ØD2（H7 公差）均為 10mm，對應的軸徑需在 3-10mm 范圍內，以保證良好配合。再者，考慮安裝空間，該型號長度（L）為 31mm，外徑（ØA）為 20mm，需確保與周邊部件無干涉。另外，若有鍵槽需求，可選擇符合 DIN 6885 標準的鍵槽選項；工作轉速應不超過 15000 min?¹，工作溫度在 - 30°C 至 120°C 范圍內。
技術參數
KB 2/15-31-10-10 的主要技術參數如下：規格為 KB2/15，額定扭矩（TKN）為 1.5Nm；長度（L）為 31mm，外徑（ØA）為 20mm；ØD1 和 ØD2（H7）均為 10mm，對應的軸徑范圍（H7）為 3-10mm；質量為 15g；慣性矩（J）為 9.3g?cm²；扭轉剛度（CT）為 700Nm/rad，徑向剛度（CR）為 20N/mm，軸向剛度（CA）為 9N/mm；徑向補償量（?Kr）為 0.15mm，軸向補償量（?Ka）為 0.4mm，角向補償量（?Kw）為 2°；最大轉速為 15000 min?¹；工作溫度范圍為 - 30°C 至 120°C。
產品尺寸
該聯軸器的具體尺寸參數如下：長度（L）為 31mm（公差 ±1mm），外徑（ØA）為 20mm；H 尺寸為 9.3mm；輪轂相關尺寸適配 3-10mm 的軸徑；夾頭夾具的螺絲規格等細節尺寸可參考產品規格書中的詳細圖示。這些尺寸參數決定了聯軸器的安裝空間需求，選型時需結合實際安裝環境確認適用性。
應用領域

KB 2/15-31-10-10 聯軸器適用于多種精密傳動場景。在自動化設備中，可用于連接伺服電機與滾珠絲杠，傳遞扭矩并補償安裝誤差，保證傳動精度；在儀器儀表領域，適合小型旋轉部件的傳動連接，如精密測量設備中的軸系連接；在醫療器械中，其輕量化和補償性能可滿足小型傳動系統的需求；此外，在半導體設備、機器人關節等對傳動精度和空間有要求的場景中，也能發揮穩定的傳動作用。其對不對中的補償能力和合適的扭矩范圍，使其在多種需要穩定傳動的機械系統中均可應用。

?
