產品介紹

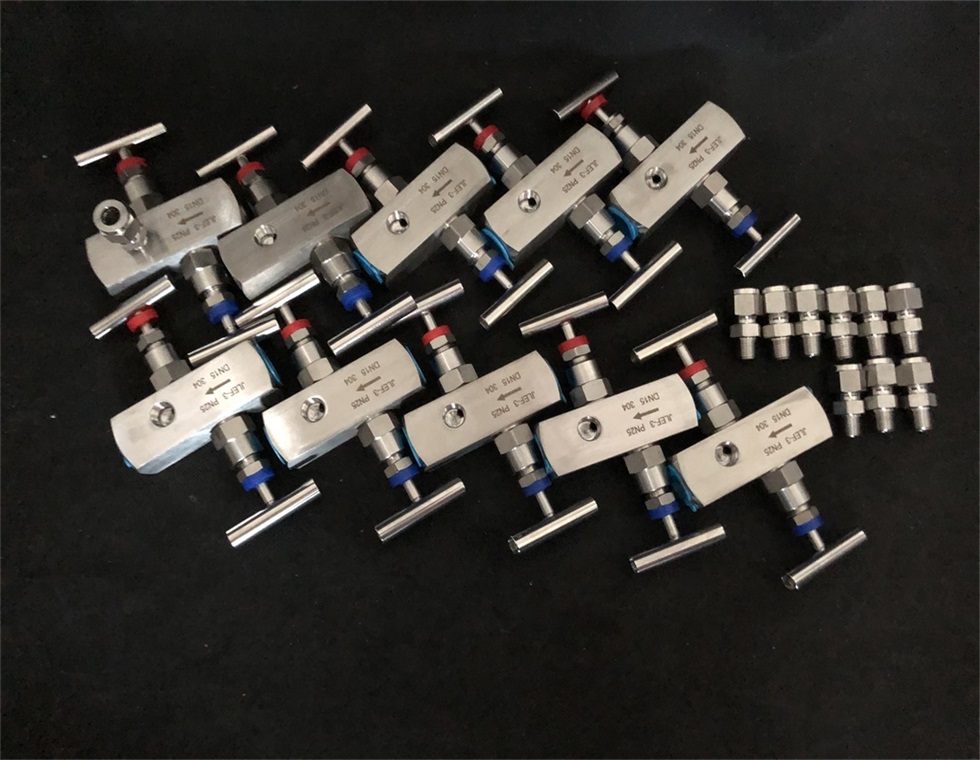

JBN-不銹鋼針型閥-生產定做非標放料閥

J21W、J23W不銹鋼針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。

不銹鋼針型閥主要零部件材料 http://www.shjbn.net/zxfxl

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J21W-160	優質碳鋼	鉻不銹鋼	聚四氟乙稀、柔性石墨

不銹鋼針型閥主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力(MPa)	殼體(MPa)	密封	密封(氣)	工作壓力(MPa)	工作溫度(℃)	適用介質
J21W -16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W 40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W -320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

不銹鋼針型閥主要外型及連接尺寸

公稱直徑	尺寸							重量(Kg)
公稱直徑	Do	D1	D2	L	H1	H2	M	重量(Kg)
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3
