一、產品介紹

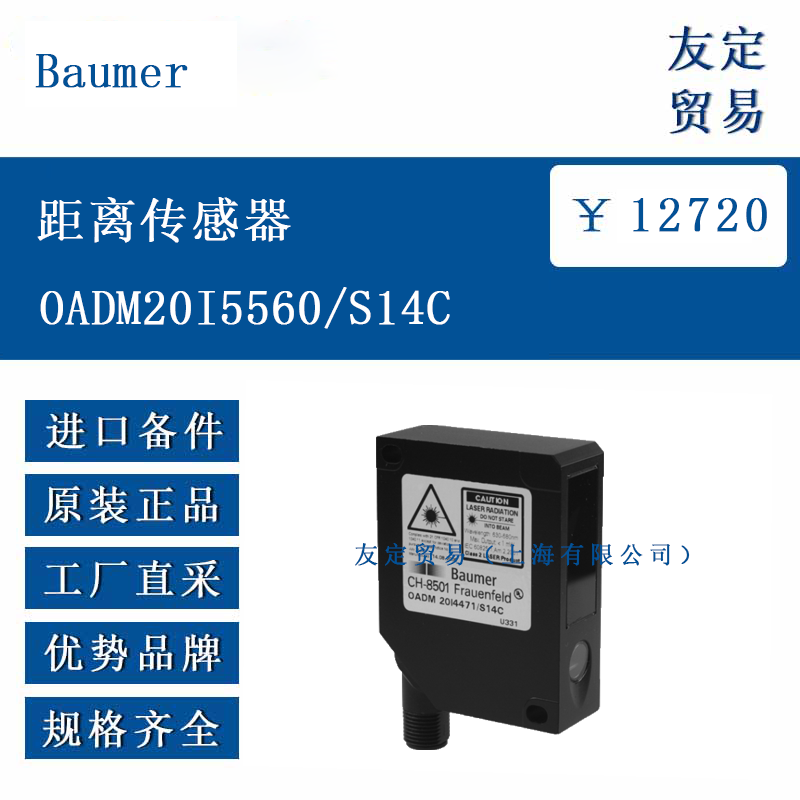

Baumer 0ADM20I5560/S14C 距離傳感器是用于非接觸式測量物體距離的設備。它通過發射特定信號（如紅外光、激光或超聲波），接收物體反射回來的信號，并依據信號往返時間計算物體與傳感器之間的距離。該傳感器適用于自動化生產線、倉儲物流等場景，可實時監測物體位置，為設備精準控制提供數據支持。
二、功能特點
精準測量：能夠準確獲取物體距離信息，滿足高精度檢測需求，如電子元件組裝時對部件間距的精確把控。
寬量程檢測：可適應不同尺寸、不同距離物體的測量，無論是近距離的微小零件檢測，還是遠距離的大型物件定位都能勝任。
快速響應：響應時間短，可快速捕捉物體的位置變化，在高速運動物體的檢測場景中，如輸送帶上快速移動的產品檢測，能及時輸出準確測量結果。
抗干擾能力強：采用特殊的信號處理技術，對環境光、電磁干擾等具有較強的抵御能力，即使在復雜的工業環境或光照變化較大的場景下，也能穩定工作，減少誤判。
多樣輸出接口：配備多種信號輸出接口，如數字量輸出、模擬量輸出（電壓或電流），方便與 PLC、控制器等不同設備連接，實現數據的快速傳輸與系統集成 。
堅固耐用：外殼采用高強度材料制成，能適應潮濕、粉塵、振動等惡劣工業環境，可在嚴苛的生產車間或戶外場所長期穩定運行。
三、選型指南
測量需求匹配：
量程要求：明確實際應用中需要測量的距離范圍，確保傳感器量程完全覆蓋該范圍，同時預留一定余量，避免因物體超出量程導致無法準確測量。
精度要求：根據檢測任務的精度標準，選擇滿足精度需求的型號。例如，精密儀器制造可能要求精度達到 ±0.1mm，而一般工業檢測對精度要求相對較低。
環境條件考量：
工作溫度：確認使用環境的溫度范圍，若環境溫度超出此范圍，需選擇特殊耐高溫或耐低溫型號。
濕度與防護：考慮環境濕度和是否存在粉塵、腐蝕性氣體等情況。若處于高濕度或有粉塵的環境，需確保傳感器防護等級足夠，如 IP67 及以上。
輸出信號適配：根據后續連接設備（如控制器、數據采集系統）的信號接收要求，選擇合適的輸出接口類型。若設備只能接收數字量信號，則需選擇具有對應數字量輸出接口的傳感器。
安裝空間與方式：參考傳感器的尺寸（如直徑、長度）和安裝孔位布局，確認安裝位置是否有足夠空間。同時，根據現場安裝條件，選擇合適的安裝方式，如螺紋安裝、法蘭安裝等。
四、技術參數
測量距離Sd 30 … 130 毫米
調整 不
通電指示 綠色 LED
鏡頭臟污指示器 紅色 LED
解決 50 … 70 微米
線性誤差 ± 0.15 … 0.22 毫米
光束類型 線
光束寬度 2 … 1 毫米
梁高度 3 … 5 毫米
溫度漂移 < 0.03 % Sde/K
光源 光源
脈沖紅色激光二極管 波長 650納米
響應時間/發布時間 < 10 毫秒
電源電壓范圍+Vs 12 … 28 VDC
最大電流消耗（無負載） 100 毫安
輸出電路 模擬
輸出信號 4 ... 20 毫安
負載電阻（模擬 I） < (+Vs - 6 V) / 0,02 A
報警輸出 即插即用
短路保護 是的
反極性保護 是，Vs 至 GND
五、產品尺寸
寬度/直徑 20.6 毫米
高度/長度 65毫米
深度  50毫米
設計  矩形的
外殼材質 壓鑄鋅
前部（光學） 玻璃
連接類型 連接器 M12 5 針，可旋轉
環境條件
防護等級 IP 67
工作溫度 0 … +50 ℃
六、應用領域
自動化生產線：在汽車制造、3C 產品組裝等生產線中，用于檢測零部件的位置、高度，確保裝配精度；也可監測產品在輸送帶上的間距，實現自動化分揀和包裝。
物流倉儲：在智能倉儲系統中，檢測貨物的高度、位置，輔助堆垛機、AGV 小車精準存取貨物；還可用于物流分揀設備，判斷包裹的尺寸和位置，實現快速分揀。
包裝機械：在包裝過程中，測量包裝盒的高度、位置，控制包裝材料的供給和封口操作，保證包裝質量和效率。
醫療設備：在醫療影像設備、檢測儀器中，用于精確測量部件位置，輔助設備的精準運行和操作；也可用于病床高度調節等場景，實現人性化控制 。
智能交通：在停車場管理系統中，檢測車輛的進出和停放位置；在公路收費站，測量車輛的高度、寬度，實現快速收費和通行管理。
